一、產品(pin)介紹(shao)

1.概述

QSZ2供水(shui)(shui)水(shui)(shui)質站是基于(yu)物聯(lian)網(wang)技術(shu)的(de)綜(zong)合傳感器采集、顯示、分析系統(tong)，供水(shui)(shui)水(shui)(shui)質監測微系統(tong)，由穩(wen)流排氣單(dan)(dan)元、分析測試(shi)單(dan)(dan)元、系統(tong)控(kong)制單(dan)(dan)元和遠程通訊單(dan)(dan)元等(deng)(deng)組成(cheng)，具備完善的(de)供電、防(fang)雷、網(wang)絡(luo)通訊等(deng)(deng)功(gong)能。

2.產品定位(wei)

QSZ2微型水質自動監測站

水質自動監(jian)測(ce)站具有自動監(jian)測(ce)功能，一(yi)體化(hua)抽取式微型水質自動監(jian)測(ce)站主要監(jian)測(ce)項(xiang)目為：PH、溫度、濁度、電導率、溶解氧、COD、氨(an)氮、懸浮物(wu)、總氮等。它采用高度集成技術(shu)，在一(yi)個機柜內實現了自動水質監(jian)測(ce)功能。該設(she)備(bei)可(ke)廣泛用(yong)于河流、城市或村鎮自(zi)來水(shui)廠、自(zi)來水(shui)輸水(shui)管(guan)網、自(zi)來水(shui)二次供水(shui)、用(yong)戶末(mo)梢、室(shi)內(nei)游泳池、大型凈水(shui)設(she)備(bei)和直飲水(shui)等水(shui)質在線監測，是水(shui)廠生產過(guo)程控制、水(shui)利水(shui)務管(guan)理、衛生監督(du)等領域必不可(ke)少的在線分析設(she)備(bei)。

3.功能與特(te)點(dian)

·GPRS聯網4G

·支(zhi)持擴展RJ45聯(lian)網

·支持擴展傳感器遠(yuan)傳

·支持LED屏(ping)顯示(shi)7.0寸(cun)觸摸(mo)控制屏(ping)

·支持擴展(zhan)安卓屏顯示、存儲

·擴展(zhan)安卓屏支持(chi)2G數(shu)據(ju)存(cun)儲、U盤數(shu)據(ju)導出

·支持(chi)一路RS485 modbus-RTU協議從站

·支(zhi)持多通道RS485 modbus-RTU傳感器擴展

·配套(tao)物聯網數據(ju)展示(shi)、存儲、分(fen)析(xi)平臺

·平(ping)臺(tai)支持TCP短(duan)鏈接、HTTP協議(yi)等多(duo)種協議(yi)數據轉(zhuan)發

二、系統組成(cheng)

供水(shui)水(shui)質監測(ce)微系(xi)統(tong)由供電單(dan)元(yuan)(yuan)、水(shui)泵(beng)控制單(dan)元(yuan)(yuan)、分析測(ce)試單(dan)元(yuan)(yuan)、顯(xian)示單(dan)元(yuan)(yuan)、水(shui)泵(beng)單(dan)元(yuan)(yuan)和遠程通(tong)訊單(dan)元(yuan)(yuan)及集(ji)成箱(xiang)主體單(dan)元(yuan)(yuan)組成。

1.供(gong)電單元

200w光(guang)伏板光(guang)伏控制器12V/100ah電池，直流接(jie)觸器DC12V

電源逆變器DC12V轉AC220。

2.水泵(beng)控制單元

智能型自吸泵最高揚程:25m開(kai)口流量:1.8m3/h

3.分析測(ce)試單元

分(fen)析測試單元，主要由pH、溶解氧、電(dian)導率(lv)、濁(zhuo)度(du)、ORP、溫度(du)傳感器構成(cheng)，通過螺紋或緊配固定件固定于流通池上(shang)，傳感器主要參數(shu)如下：

注意：傳(chuan)(chuan)感(gan)器(qi)安裝(zhuang)時不能倒(dao)置或者水(shui)平安裝(zhuang)，至(zhi)少傾斜15度(du)角(jiao)以上(shang)安裝(zhuang),以上(shang)水(shui)質傳(chuan)(chuan)感(gan)器(qi)工作環境0-50℃，<0.3Mpa。

4.顯(xian)示單元(yuan)

多參數監測儀，安裝(zhuang)于柜門處(chu)，進行數據采(cai)集、解析、顯(xian)示、通訊、數據保存操作，

·安(an)卓版(ban)本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏(ping)幕：7寸(cun)電容觸(chu)屏(ping)·供電：12V/1A·支持U盤(pan)擴展(zhan)，支持內存卡擴展(zhan)

5.遠程通訊

RS485接口(kou)MODBUS-RTU通(tong)訊協(xie)議出廠設(she)備地址6十進制支持(chi)03功能碼(ma)讀取數據

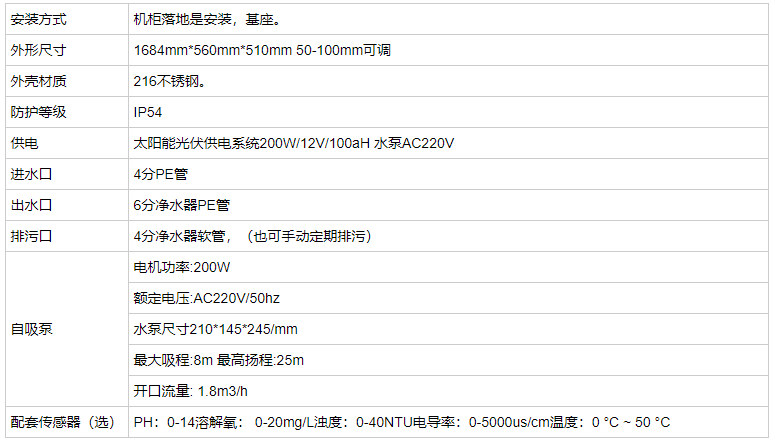

6.設備箱主體單(dan)元
