一．應用環境說明

是我司研制的一款土(tu)(tu)壤PH變(bian)送(song)器，該變(bian)送(song)器精度高(gao)，響(xiang)應快，輸(shu)出穩定，適用于各(ge)種土(tu)(tu)質。可長(chang)期埋入土(tu)(tu)壤中(zhong)，耐(nai)長(chang)期電解，耐(nai)腐蝕(shi)，抽真(zhen)空灌封，完全(quan)防水(shui)。

可(ke)廣(guang)泛應用于土壤(rang)酸堿度的(de)檢(jian)測、精細農業、林業、地質勘探(tan)、植物培育、水利(li)、環保等領域酸堿度的(de)測量。

可埋入土壤(rang)進行長期動態檢(jian)測(ce)。

性能(neng)穩定，使(shi)用壽命長

IP68防水標(biao)準

二．技術性能和規格

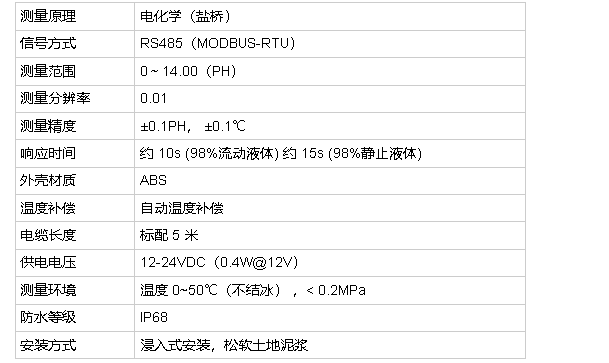

1.技術參數

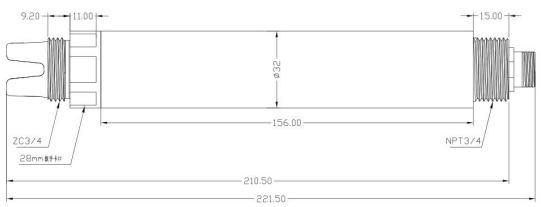

2.尺寸圖

傳感(gan)器(qi)接頭為M12航空(kong)插頭連接器(qi)5芯(xin)母座

三．安裝

安裝方式(shi)

第一步：使用土(tu)鉆(zhan)在合(he)適的位置(zhi)打(da)孔

1.將直(zhi)徑20mm土鉆豎直(zhi)于地面，雙手緊握手柄順時(shi)針下壓(ya)慢速(su)轉(zhuan)動(dong)。（注意：不要(yao)太(tai)用力，務(wu)必慢速(su)多轉(zhuan)幾圈，防(fang)止鉆頭跑偏至孔洞(dong)打歪）

2.將(jiang)取土鉆從孔洞中取出，放入桶中將(jiang)土鉆中的(de)土收(shou)集到桶中用以(yi)下一步和(he)泥漿。

3.反(fan)復持續上(shang)述打孔(kong)、取(qu)土，并在此(ci)過程中(zhong)嘗(chang)試(shi)(shi)性地(di)將傳感器輕放入(ru)孔(kong)洞中(zhong)（請勿將設備用(yong)力觸(chu)底），以測試(shi)(shi)孔(kong)洞的(de)深度是否(fou)合(he)適(shi)；若有卡(ka)頓，則使用(yong)土鉆修正，保證(zheng)傳感器放入(ru)、取(qu)出都(dou)比(bi)較順暢；直到孔(kong)深與傳感器所(suo)標識的(de)安裝位置齊平，打孔(kong)完成

第二步：制作泥漿

1.挑出土壤中的雜質(zhi)，石子、草根、不(bu)容易溶(rong)解的土塊等(deng)。將(jiang)土壤搓細，以便(bian)和泥(ni)漿(jiang)。2.倒入(ru)適量水，充分攪拌至粘稠(chou)狀；壤土泥(ni)漿(jiang)一般不(bu)能稠(chou)于“芝麻醬”狀；和泥(ni)漿(jiang)完成。

第三(san)步：灌(guan)漿(jiang)安(an)裝(zhuang)

1.將泥漿緩慢倒(dao)入(ru)孔洞，大(da)概(gai)到孔洞1/2的(de)位置(zhi)；可(ke)根據實際情(qing)況酌情(qing)增減。

2.將傳感(gan)器慢慢放入(ru)孔洞中(zhong)(zhong)，向一個方向慢慢轉動并下(xia)(xia)壓(ya)，速度過(guo)快可(ke)能會導致(zhi)氣泡不(bu)能被完全排出。（注(zhu)意：再轉動下(xia)(xia)壓(ya)的(de)過(guo)程(cheng)中(zhong)(zhong)不(bu)可(ke)以上(shang)拔傳感(gan)器，防止氣體再次吸入(ru)孔中(zhong)(zhong)）

3.當傳(chuan)感器安裝到(dao)正確的(de)深(shen)度(du)后（零刻(ke)度(du)線與地面平齊(qi)），設備周(zhou)圍(wei)會溢出一些(xie)泥(ni)(ni)漿，灌漿完成。（注意：將傳(chuan)感器周(zhou)圍(wei)3CM以(yi)外多余的(de)泥(ni)(ni)漿清除，防止結(jie)塊(kuai)影響水分下滲）

第(di)四步：安裝完成

將設備(bei)接好電源線(xian)和485通信線(xian)上電1小時后(hou)便可進行數據采集(ji)。

1.砂(sha)土安裝要點

砂土(tu)安(an)裝與壤土(tu)標準安(an)裝步(bu)驟無異(yi)，需要注意的(de)是(shi)需準備足(zu)量的(de)水(shui)。在(zai)灌漿(jiang)之(zhi)前，先把水(shui)倒入(ru)孔洞中，淋濕(shi)整個洞壁，直到孔洞底(di)部有多余(yu)的(de)水(shui)出現為(wei)止。然后按(an)照步(bu)驟，將泥漿(jiang)慢慢倒入(ru)孔洞中，大概大概到孔洞1/2的(de)位置。其余(yu)安(an)裝步(bu)驟參照壤土(tu)的(de)安(an)裝即可。

2.黏土安裝要(yao)點(dian)

黏(nian)土(tu)(tu)的(de)安裝在打孔收集土(tu)(tu)壤(rang)完畢之后(hou)，清(qing)理(li)雜質(zhi)后(hou)，將黏(nian)土(tu)(tu)在水中浸泡大于2小時，使黏(nian)土(tu)(tu)軟化，便于活成(cheng)比較均勻的(de)泥漿(jiang)。浸泡完成(cheng)后(hou)攪(jiao)拌成(cheng)粘稠狀，灌漿(jiang)即可(ke)。其(qi)余安裝步(bu)驟(zou)參照壤(rang)土(tu)(tu)的(de)安裝即可(ke)。

2.電氣安裝

線(xian)纜為4芯屏(ping)蔽線(xian)，線(xian)序(xu)定義：紅色-電源(yuan)線(xian)（12~24VDC）

藍色-地線（GND）

綠色-485B黃色-485A

通(tong)電前應(ying)仔細檢查(cha)接(jie)(jie)線(xian)順序，避免因(yin)接(jie)(jie)線(xian)錯誤而造成(cheng)不(bu)必要的損失。注(zhu)：線(xian)纜顏色因(yin)生產批次不(bu)同可能會略有(you)差異(yi)，具體(ti)以(yi)線(xian)纜絲印為(wei)準

錯誤接(jie)線可能導致設(she)備永久性損壞

四．維護和保養

1.使用和維護

初次(ci)使(shi)用(yong)或久置不用(yong)重新使(shi)用(yong)時，敏感(gan)球(qiu)泡和參比液(ye)絡部應在3.3mol/L KCI溶液(ye)中浸(jin)入2小(xiao)時以上。

使用(yong)時應先用(yong)去(qu)離子水（或蒸餾水）洗(xi)凈并擦干，防止(zhi)雜質帶(dai)入(ru)被(bei)測液(ye)體中，傳感器的(de)1/3應插入(ru)被(bei)測液(ye)體中。

接線(xian)端子部分應保持清(qing)潔干燥，傳(chuan)感(gan)器不(bu)用時(shi)應清(qing)洗干凈，插入加有(you)3.3mol/L KCI溶(rong)液的(de)保護套，或將傳(chuan)感(gan)器插入加有(you)3.3mol/L KCI溶(rong)液的(de)容器中。

檢(jian)查接線端子(zi)(zi)處是否(fou)干(gan)燥，如(ru)有(you)污漬，請用無水酒精(jing)擦拭(shi)，干(gan)燥后再繼續(xu)使用。傳感(gan)器(qi)應避(bi)免長(chang)時(shi)間浸泡(pao)在去離(li)子(zi)(zi)水，蛋白(bai)質溶液(ye)，強酸(suan)強堿(jian)溶液(ye)以及(ji)酸(suan)性氟化物(wu)溶液(ye)中，并(bing)防(fang)止與有(you)機硅油(you)脂接觸(chu)。使用時(shi)間較長(chang)的傳感(gan)器(qi)，它的玻璃(li)膜可能變(bian)成半透明(ming)或者(zhe)附有(you)沉(chen)積物(wu)，此時(shi)可用稀鹽酸(suan)洗(xi)滌(di)，并(bing)用水沖(chong)洗(xi)。

傳(chuan)(chuan)感(gan)器使用時間較長出現測量(liang)誤差時，可通過配合(he)儀(yi)器進行(xing)標(biao)定校(xiao)正(zheng)，當(dang)以上方(fang)式對傳(chuan)(chuan)感(gan)器進行(xing)維護和保養仍不(bu)能進行(xing)標(biao)定和測量(liang)時，說明傳(chuan)(chuan)感(gan)器已經失效，請更換傳(chuan)(chuan)感(gan)器。
