一．應用環境說明

是我司研(yan)制(zhi)的一(yi)款土(tu)(tu)壤PH變送器，該變送器精(jing)度高，響(xiang)應(ying)快，輸出穩定，適用于(yu)各種(zhong)土(tu)(tu)質。可長(chang)期(qi)埋入土(tu)(tu)壤中，耐長(chang)期(qi)電解，耐腐蝕(shi)，抽真空(kong)灌封，完全(quan)防水(shui)。

可廣泛應用(yong)于土(tu)壤酸(suan)堿度的檢測、精細農業、林業、地質勘探、植物(wu)培育、水利、環保等領域酸(suan)堿度的測量(liang)。

可埋入土壤(rang)進行長期動態檢測(ce)。

性(xing)能(neng)穩定，使用(yong)壽命長

IP68防水標(biao)準

二．技術性能和規格

1.技(ji)術參數(shu)

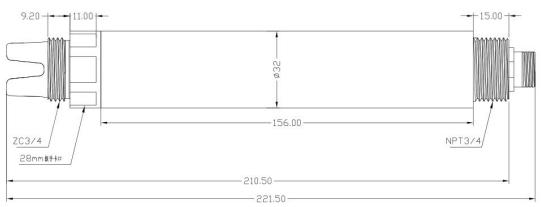

2.尺寸圖(tu)

傳(chuan)感器接(jie)頭為(wei)M12航空插(cha)頭連(lian)接(jie)器5芯母座

三．安裝

安裝方式

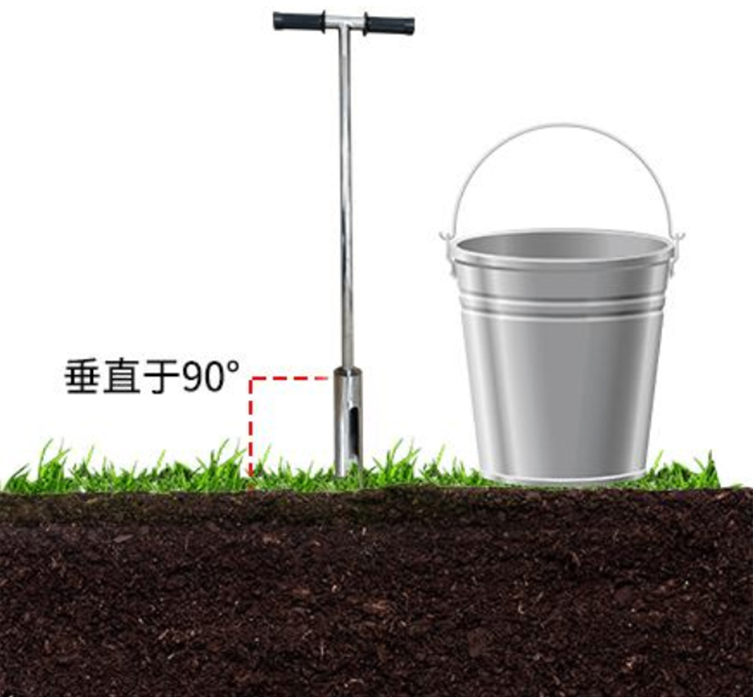

第一(yi)步：使用土鉆(zhan)在合適的位置(zhi)打(da)孔(kong)

1.將(jiang)直徑20mm土鉆(zhan)豎直于地面，雙手緊握(wo)手柄順時針(zhen)下壓慢速轉動。（注意：不要太用力，務必慢速多轉幾圈，防(fang)止鉆(zhan)頭跑偏至(zhi)孔洞打歪）

2.將(jiang)取(qu)土鉆從孔(kong)洞(dong)中(zhong)取(qu)出(chu)，放(fang)入(ru)桶中(zhong)將(jiang)土鉆中(zhong)的土收集到桶中(zhong)用(yong)以下一步和泥漿。

3.反復持續(xu)上述(shu)打(da)孔(kong)、取(qu)土，并在此過程中嘗試性地(di)將傳(chuan)感(gan)器(qi)輕放(fang)入(ru)孔(kong)洞中（請勿將設備用(yong)力觸(chu)底(di)），以測試孔(kong)洞的(de)(de)深(shen)度是(shi)否合(he)適(shi)；若有卡頓，則使用(yong)土鉆修正，保證傳(chuan)感(gan)器(qi)放(fang)入(ru)、取(qu)出都比(bi)較(jiao)順暢；直到孔(kong)深(shen)與傳(chuan)感(gan)器(qi)所標(biao)識(shi)的(de)(de)安裝位置齊平，打(da)孔(kong)完成

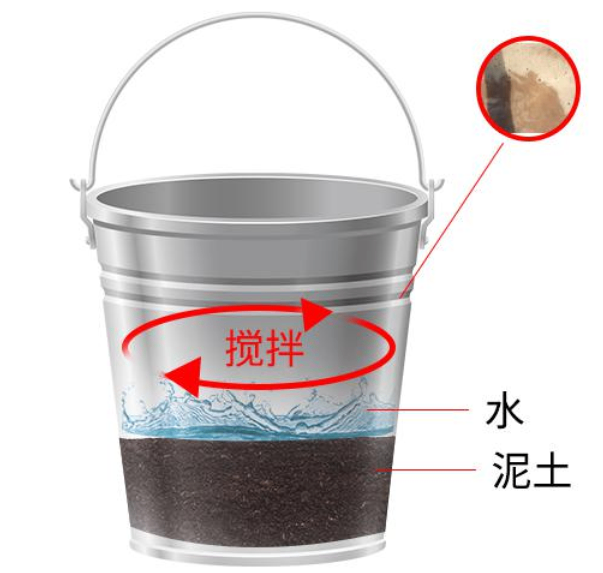

第(di)二步(bu)：制作泥漿

1.挑出土壤(rang)中(zhong)的(de)雜質，石子、草根、不容易溶解(jie)的(de)土塊等。將土壤(rang)搓細，以便(bian)和泥(ni)(ni)漿。2.倒入適(shi)量水，充分攪拌至粘稠狀；壤(rang)土泥(ni)(ni)漿一般不能稠于“芝麻醬”狀；和泥(ni)(ni)漿完成。

第三步：灌漿安裝

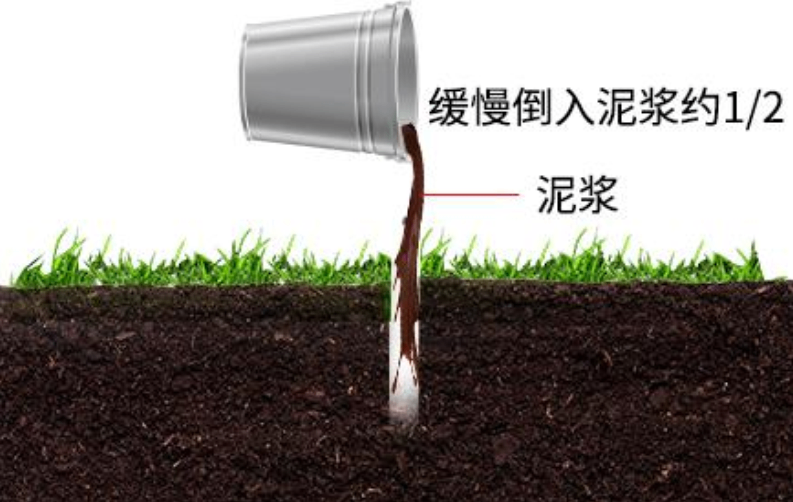

1.將泥漿緩慢倒入孔(kong)洞，大概到孔(kong)洞1/2的位置；可(ke)根據實際情況(kuang)酌情增減(jian)。

2.將傳(chuan)感器慢(man)慢(man)放入孔(kong)洞中，向一個(ge)方(fang)向慢(man)慢(man)轉動并(bing)下壓(ya)，速度過(guo)快(kuai)可(ke)能(neng)會導致(zhi)氣泡不能(neng)被完全排出。（注意：再轉動下壓(ya)的(de)過(guo)程中不可(ke)以上拔傳(chuan)感器，防止氣體再次吸入孔(kong)中）

3.當傳感器安裝到正確(que)的深度(du)后(hou)（零刻度(du)線與地面(mian)平(ping)齊），設備周(zhou)圍會溢出一些泥漿，灌(guan)漿完(wan)成(cheng)。（注意(yi)：將傳感器周(zhou)圍3CM以外多(duo)余的泥漿清除(chu)，防止結(jie)塊(kuai)影(ying)響水(shui)分下滲(shen)）

第(di)四步：安裝完(wan)成

將設備接好電(dian)源線和485通信線上電(dian)1小時(shi)后(hou)便可進(jin)行(xing)數據采集。

1.砂土安裝(zhuang)要點(dian)

砂土(tu)安(an)裝與壤土(tu)標(biao)準安(an)裝步驟無異，需(xu)(xu)要注意的(de)是需(xu)(xu)準備足(zu)量的(de)水。在(zai)灌漿之前，先把水倒入孔洞(dong)(dong)(dong)(dong)中(zhong)(zhong)，淋濕整(zheng)個(ge)洞(dong)(dong)(dong)(dong)壁，直到孔洞(dong)(dong)(dong)(dong)底部有多余(yu)(yu)的(de)水出現為止。然后(hou)按照步驟，將(jiang)泥(ni)漿慢(man)慢(man)倒入孔洞(dong)(dong)(dong)(dong)中(zhong)(zhong)，大概(gai)大概(gai)到孔洞(dong)(dong)(dong)(dong)1/2的(de)位置(zhi)。其余(yu)(yu)安(an)裝步驟參照壤土(tu)的(de)安(an)裝即可。

2.黏土安(an)裝(zhuang)要點

黏(nian)土(tu)的(de)安裝(zhuang)在打孔收集土(tu)壤完畢之后(hou)，清理雜質后(hou)，將(jiang)黏(nian)土(tu)在水中浸(jin)泡(pao)大于2小(xiao)時，使黏(nian)土(tu)軟化，便(bian)于活成比較均勻的(de)泥漿。浸(jin)泡(pao)完成后(hou)攪拌成粘稠狀，灌(guan)漿即可。其(qi)余安裝(zhuang)步驟參照(zhao)壤土(tu)的(de)安裝(zhuang)即可。

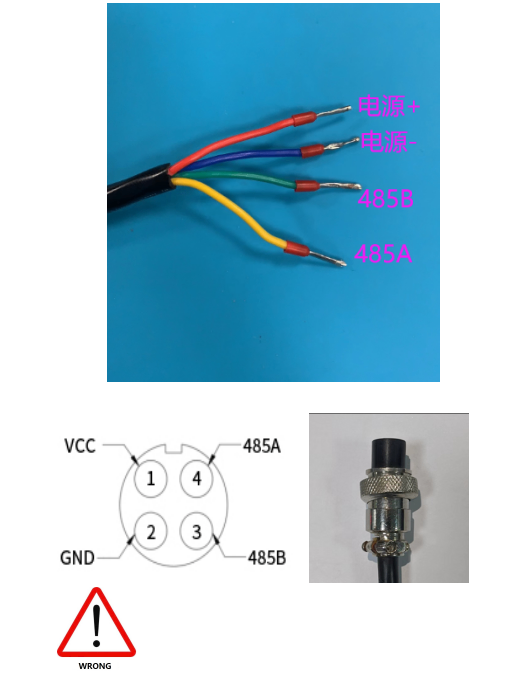

2.電(dian)氣安裝

線纜為4芯屏蔽線，線序定義：紅色-電源線（12~24VDC）

藍色-地線(xian)（GND）

綠色-485B黃色-485A

通(tong)電前(qian)應(ying)仔細檢(jian)查接線順序，避免因接線錯誤而造成不(bu)必要(yao)的損失。注：線纜顏色(se)因生產(chan)批次不(bu)同可能會略有差異(yi)，具體(ti)以線纜絲印(yin)為準

錯(cuo)誤(wu)接(jie)線(xian)可(ke)能導致設備永久(jiu)性損壞

四．維護和保養

1.使(shi)用和(he)維護

初次使用或久(jiu)置不(bu)用重(zhong)新使用時，敏感球(qiu)泡和參比液(ye)絡部應(ying)在3.3mol/L KCI溶液(ye)中浸入2小時以上。

使(shi)用時應(ying)先用去離(li)子水(shui)（或(huo)蒸餾水(shui)）洗凈并擦(ca)干，防止雜質帶入(ru)被(bei)測(ce)液體中，傳感(gan)器(qi)的1/3應(ying)插入(ru)被(bei)測(ce)液體中。

接線端子部分(fen)應保(bao)持清潔干燥，傳感(gan)器(qi)不用時應清洗(xi)干凈，插入加有(you)3.3mol/L KCI溶液(ye)的保(bao)護套，或將傳感(gan)器(qi)插入加有(you)3.3mol/L KCI溶液(ye)的容器(qi)中(zhong)。

檢查(cha)接線端(duan)子處是否干燥(zao)，如(ru)有污(wu)漬，請(qing)用(yong)無水(shui)酒精擦拭，干燥(zao)后再繼續使用(yong)。傳感器(qi)應(ying)避(bi)免長(chang)時(shi)間浸泡在去(qu)離子水(shui)，蛋白質溶液，強(qiang)(qiang)酸強(qiang)(qiang)堿溶液以及酸性氟化(hua)物溶液中，并防止與有機硅(gui)油脂接觸。使用(yong)時(shi)間較長(chang)的(de)傳感器(qi)，它的(de)玻璃膜可能(neng)變成半透明或者附(fu)有沉積物，此(ci)時(shi)可用(yong)稀鹽酸洗滌，并用(yong)水(shui)沖洗。

傳感器(qi)使用時(shi)(shi)間較長出(chu)現(xian)測(ce)量(liang)誤差時(shi)(shi)，可通過(guo)配合儀器(qi)進行標(biao)定校正，當以上方(fang)式對傳感器(qi)進行維護和保養仍不能(neng)進行標(biao)定和測(ce)量(liang)時(shi)(shi)，說明傳感器(qi)已(yi)經失效，請更(geng)換傳感器(qi)。
