一．工作原理

傳感器采(cai)用(yong)兩(liang)路(lu)光(guang)(guang)源進(jin)行測(ce)量(liang)(liang)(liang)，一(yi)路(lu)COD測(ce)量(liang)(liang)(liang)，一(yi)路(lu)濁度(du)測(ce)量(liang)(liang)(liang)，因為溶解于水中的有機物對紫外光(guang)(guang)具有吸(xi)收(shou)作用(yong)，所以(yi)通過光(guang)(guang)源的透射率可以(yi)測(ce)量(liang)(liang)(liang)出COD數值，一(yi)路(lu)濁度(du)測(ce)量(liang)(liang)(liang)，自動進(jin)行濁度(du)補償，同時采(cai)集溫(wen)(wen)度(du)，進(jin)行溫(wen)(wen)度(du)補償。

二．技術參數

三．尺寸/安裝

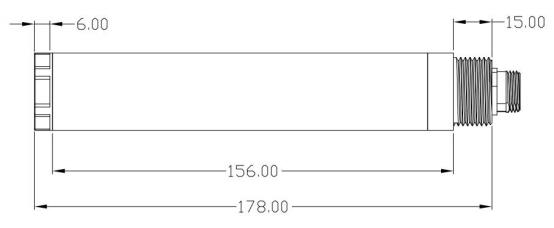

1.尺寸圖

2.接線圖

線纜為5芯屏蔽線：

紅(hong)色線(xian)—電源線(xian)黑色線(xian)—地線(xian)綠色線(xian)—485A白色線(xian)—485B

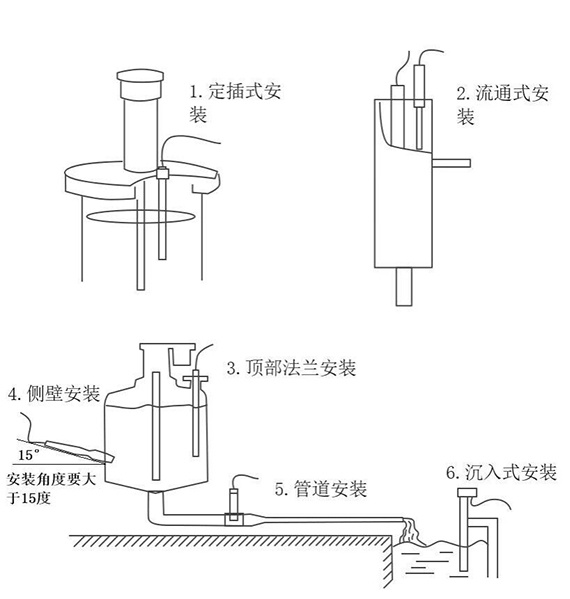

3.安裝

注意：傳(chuan)感器(qi)安(an)裝時不能倒置，至(zhi)少傾斜(xie)15度角以上安(an)裝。

四．維護和保養

傳感器維護:

如傳感(gan)器需要清(qing)洗(xi)(xi),可用(yong)溫水和適(shi)量的洗(xi)(xi)滌劑，進(jin)行(xing)清(qing)洗(xi)(xi)。

注意：

避免強烈震動損環前(qian)面透(tou)光玻璃，切勿用硬制品刮擦(ca)。

五．用戶校準

傳感器出廠(chang)(chang)的時(shi)候(hou)已進行(xing)了嚴密的校(xiao)準，一般不需要用(yong)(yong)戶(hu)校(xiao)準，如果(guo)進行(xing)了用(yong)(yong)戶(hu)校(xiao)準，想恢復可執行(xing)恢復出廠(chang)(chang)的指令。

5.1零點校準

將傳感器侵入容器中(zhong)，溶液使用蒸(zheng)餾水(shui)或者純(chun)凈水(shui)，待(dai)30秒鐘數值穩定后，按照通信指令(ling)進行濁(zhuo)度零點校準和COD零點校準。

5.2斜率校準

將傳感器(qi)侵(qin)入溶(rong)液容器(qi)中，溶(rong)液已知濁度(du)值(zhi)，待30秒鐘(zhong)數值(zhi)穩定(ding)后，按(an)照(zhao)通信指令進行濁度(du)斜率校準。

將傳感器侵入溶液(ye)容器中，溶液(ye)已知COD值(zhi)，待(dai)30秒(miao)鐘數值(zhi)穩定后，按照通信(xin)指令進行COD斜率校準。
